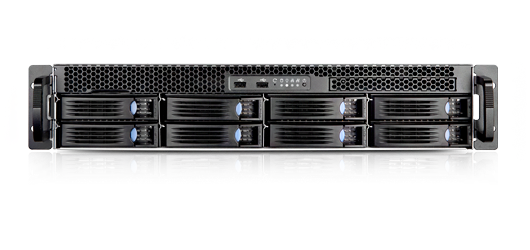

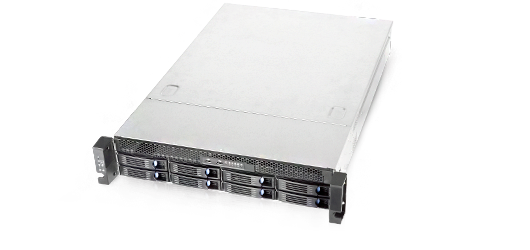

RM23608
2U 入門運算與儲存伺服器機殼
優異的散熱效能是這個機殼的最大特點，智慧風扇控制、開孔率最佳化與防震等設計，確保八顆熱插拔硬碟持續運作在高效能狀態。
比較
清除 執行
快速搜尋
  • 依據機殼形式
  • 依據主機板
  • 依據磁碟陣列卡
  • 依據電源供應器
搜尋
比較
特點與利益
  • 支援 8埠 12Gb/s mini-SAS HD 背板
  • 具智能 PWM 風扇控制裝置的背板

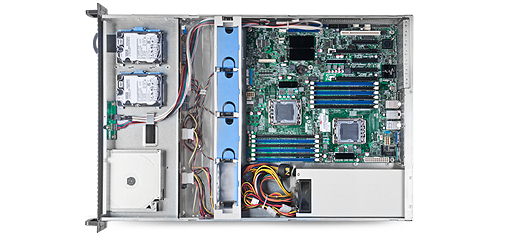

  • 中置熱插拔風扇與氣流管理技術

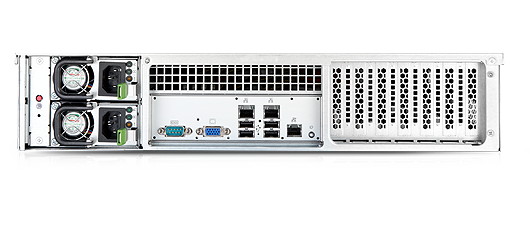

  • 容易更換的後窗，支援三槽全高與七槽半高
  • 前置訊息標籤，方便伺服器管理
  • 內置兩個2.5"硬碟槽位，執行OS Mirroring
  • 3.5"硬碟托盤可支援3.5"硬碟及2.5"固態硬碟
  • 規格
  • 下載
  • 選配件
  • 相容列表
  • 主機板尺寸 SSI EEB (12" x 13")
    外觀尺寸 (深 x 寬 x 高) 661.4 x 432.0 x 88.1 (mm)
    26.04" x 17.00" x 3.47"
    儲存媒體插槽 3.5" Hot-swap：8
    Slim ODD：1
    Internal 2.5"：2
    電源供應器 2U Single or 1+1 Redundant
    前置指示燈 1 x Power Status
    1 x HDD Status
    2 x LAN Activity
    1 x System Alarm
    前置控制 1 x Power On/Off
    1 x Alarm Mute
    1 x System Reset
    2 x USB3.0
    系統安全裝置 Intrusion Switch (Option)
    風扇 Middle: 4 x 80mm (T=25mm), PWM, MAX, Rear: 2 x 40mm (Option)
    擴充槽 3 x Full Height or 7 x Low Profile
    硬碟熱插拔背板 RM23608: 3.5" 8-port 12Gbps, Mini-SAS HD
    RM23612: 3.5" 12-port 12Gbps, Mini-SAS HD, Passive or Active
    淨重 11.0 kg/24.23 lb
    毛重 12.7 kg/27.97 lb
    面板 Option
    材積 3.05
    裝櫃數量(單包) 20': 314, 40': 638, 40'H: 690
  • 類別 規格敘述 版本 大小 下載
    Datasheet RM23608 Datasheet V1.2 1.1 MB
    Firmware Intel S2600CW SDR for SKU RM23608M2-R875CW X00 7.3 KB
    User Manual RM23608 12G MINI SAS HD 8PORT BP v1.1 1.9 MB
    User Manual RM23608_QIG V1.1 14.7 MB
    User Manual 6Gb/s 8-port 3.5" SATASAS Backplane (80H10323601A1), Rev. A1 V1.0 834.6 KB
    User Manual 6Gb/s 8-port 3.5" mini-SAS Backplane(80H10323604A1), Rev. A1 V1.0 679.0 KB
    User Manual LED Board(80H03324101A0), Features and Jumper Settings V1.0 762.6 KB
  • 產品類別 料號 規格敘述 支援
    Bezel
    84H323610-009    		 Bezel, 2U, Plastic (SilFox), BULK,4PCS/10BOX/CTN
    Bracket
    84H323610-005    		 Bracket, PSU, 2U, For P2G-6510P (Chenbro version) & YM-7501/5601
    Bracket
    84H323610-008    		 Bracket, PSU, 2U, For R2IS7651A-G/R21S7871A-G
    Cable
    126-23612-3005A0    		 Mini-SAS HD to mini-SAS HD,600mm
    Cable
    26H113215-030    		 Mini-SAS 36pin SFF-8087 to SFF-8087, 600mm
    Cable
    26H12323214B1    		 mini-SAS, Internal To External, 650mm
    Cable
    26H12323601A0

    Cable, mini-SAS(Host) to 4x SATA, w/Sideband, 600mm
    Cable
    83H263215-006    		 Cable, For SATA Backplane, w/Lock (560mmx2+700mmx2)
    PCB
    84H331410-025    		 6-Port Fan Control Board,  w/Alarm Mute & Fan Extend Cable
    Power Supply
    32H151002-002    		 510W P2G-6510P (Chenbro Special)
    Power Supply
    32H2065001101    		 650W,1+1 Redundant, Acbel R2IS7651A-G, 80+ Gold, PM Bus V1.2
    Power Supply
    32H2087501101    		 875W,1+1 Redundant, Acbel R2IS7871A-G, 80+ Gold, PM Bus V1.2
    Rear Window
    84H323610-006    		 Rear Window, 3-slot, Full Height
    Slide Rail
    84H323610-034    		 26“, P2P:22.1" to 35.8", Traveling Distance 27.5", Loading Weight 45.0 Kg, Tool-less
    Slide Rail
    84H341300-002

    Slide Rail, 21.9",For 2U/3U/4U
    Click Part. No# to view item picture
