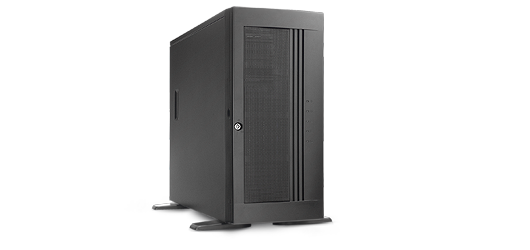

SR105 Series (EOL)
高性价比EATX服务器机箱
SR105配备6个2.5寸或4个3.5寸硬盘槽，便于安装内部或热抽拔硬盘，作为支持广泛主板及1+1 mini冗余电源的主流服务器，是不二的选择。
产品规格比较
产品特点
- 支持主板尺寸至12" x 13"
- 选配的3.5寸4槽硬盘盒，配备6Gb/s SATA或mini-SAS背板
- 选配的2.5寸6槽硬盘盒，配备6Gb/s mini-SAS背板
- 免工具安装面板、硬盘盒、侧板，及风扇
- 支持前方面板锁和Kensington安全锁槽
- 可安装滑轨上架至机柜 - SR10566
- 支持PS/2单电源或迷你冗余电源
- 规格
- 下载
- 选配件
- 兼容列表
-
适应主板 Extended ATX (12” x 13”) 机箱尺寸(深 x 宽 x 高) 553 x 198 x 425 (mm) , 20.9” x 7.8” x 16.7” (Bezel not included) 槽位 External 5.25"：3
电源类型 PS/2 Single or Mini-redundant 指示灯号 1 x Power Status, 1 x HDD Activity, 2x LAN Activity , 1 x Fan Failure and Overheat 前板控制钮 Power On/Off, Alarm Mute, System Reset, 2x USB 2.0 安全装置 Intrusion Switch, Key lock and Kensington security slot 风扇 Front(option): 1 x 80mm or 92mm , Rear: 1 x 120mm, PWM 扩展卡位 7 (5 x full length + 2 x half length) 热抽拔背板 6Gb/s SATA or mini-SAS (by 3.5” or 2.5” HDD cage) 钢板厚度 0.8mm 净重 9.0kg 毛重 11.0kg 面板 SR10566, SR10567, SR10568, SR10569 才积 3.31 装柜数量(单包) 20’: 315, 40’: 651, 40’H: 720 -
分類 说明 版本号 档案大小 下载 Datasheet SR105 Series Datasheet V1.2 1.4 MB
User Manual 6Gb/s 4-port 3.5" SATA/SAS Backplane(80H10220919A0), Rev A0 V1.1 322.4 KB
User Manual 3Gb/s 4端口 SATA / SAS 背板(80H102209-010) Rev. B0, for 4槽 3.5"热抽拔硬盘盒 V1.0 181.3 KB
User Manual SR209/SR105/SR107 安装指南 V1.0 1.3 MB
-

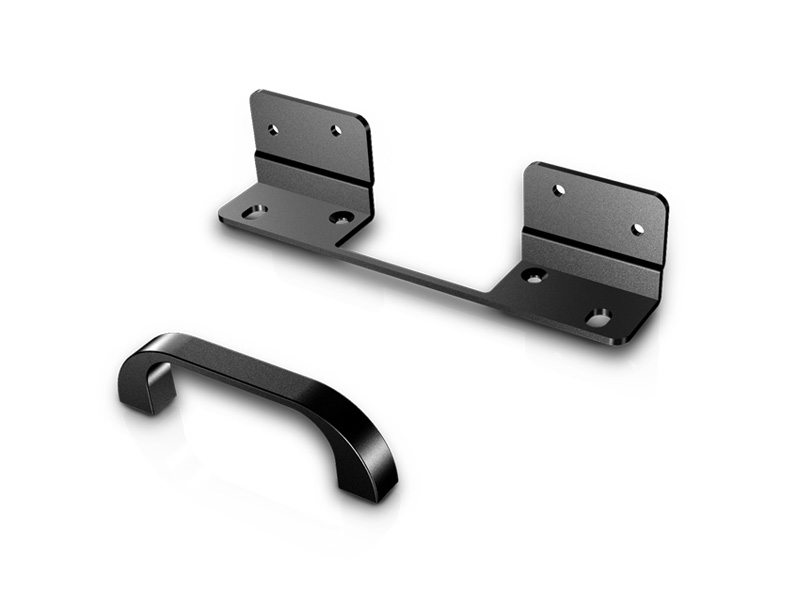

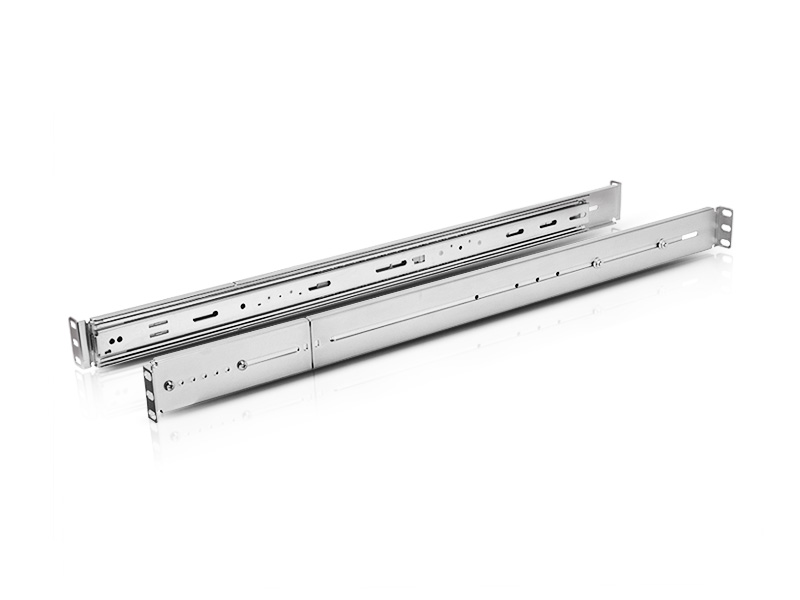

类型 型号 说明 支持机型 Slide Rail 84H210710-024 Slide Rail, 26", Ball Bearing, SR20966/SR10566/SR107 支架 84H210510-004 机架手把，黑色，2件/组，适用于SR105/SR209

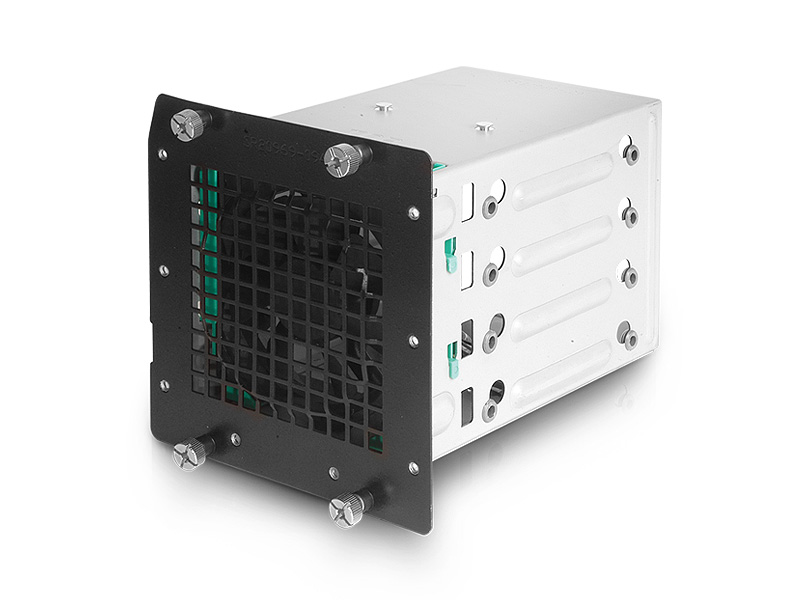

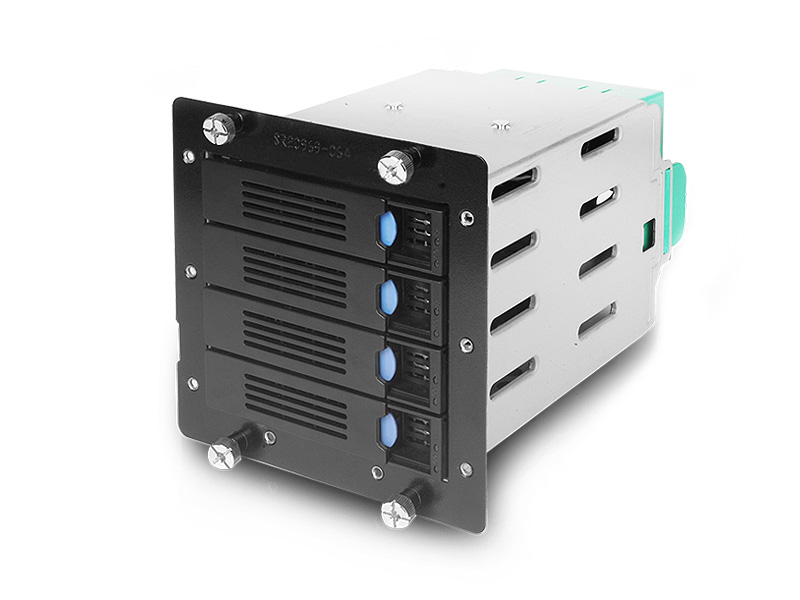

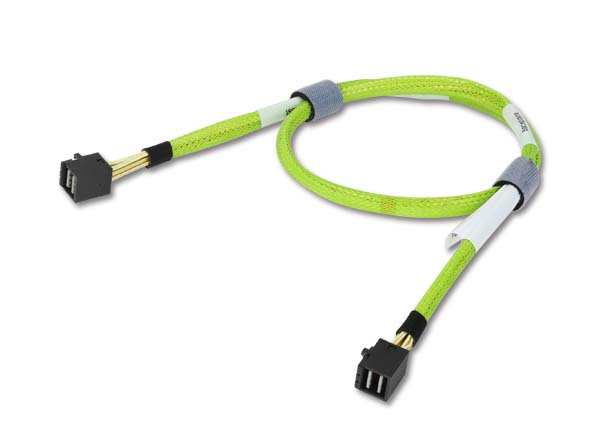

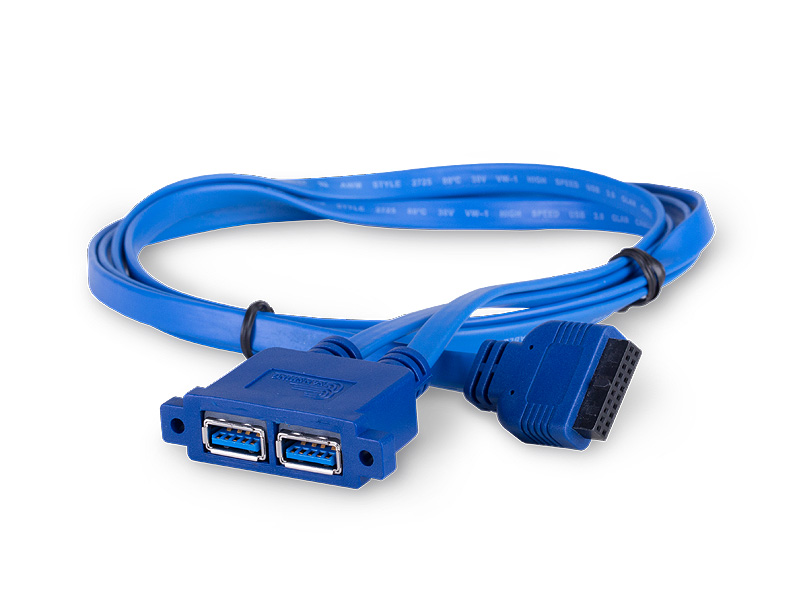

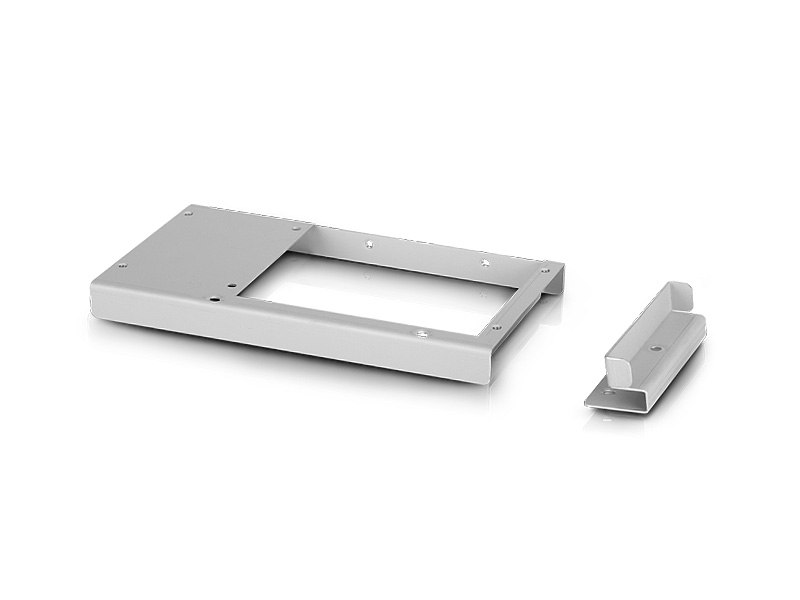

支架 84H210510-013 C2W-5620V/C2W-5820V电源架 排线 126-23812-3000A0 Mini SAS HD Cable for Intel S2600STQ/S2600WFQ MB 排线 26H03220907A0 2个USB 3.0端口，线长900公厘，A0版本 硬盘模块 84H220910-062 内部硬盘盒，附92公厘风扇 硬盘模块 84H220910-078 4盘位3.5寸热抽拔硬盘盒，附6Gb/s mini-SAS背板及80公厘风扇 硬盘模块 84H220910-079 4盘位3.5寸热抽拔硬盘盒，附6Gb/s SATA/SAS背板及80厘米风扇

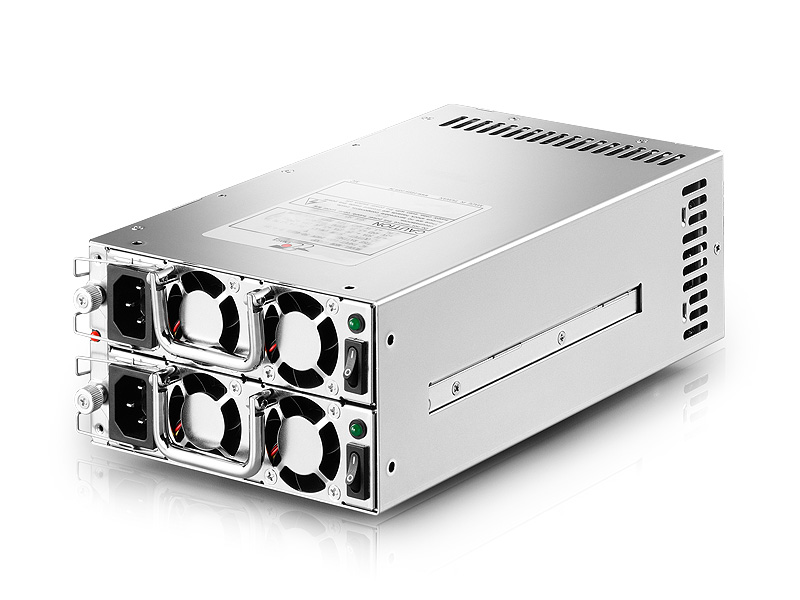

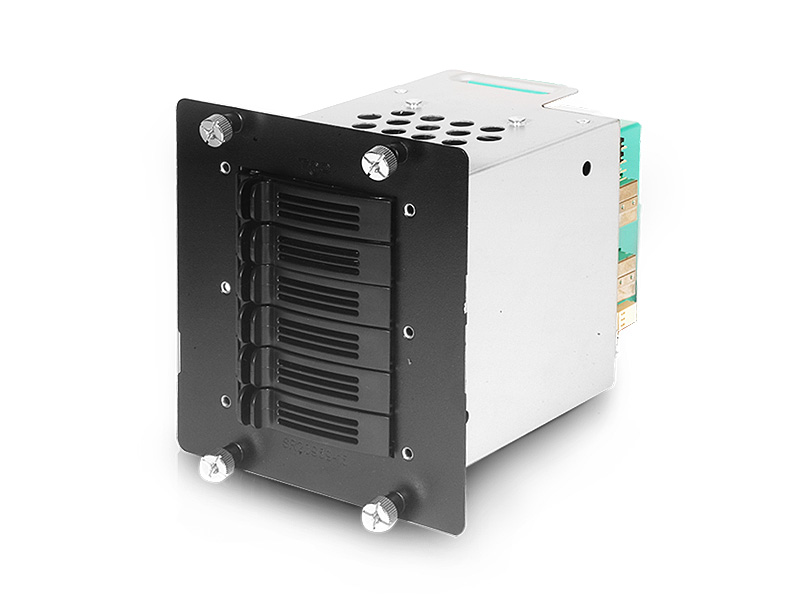

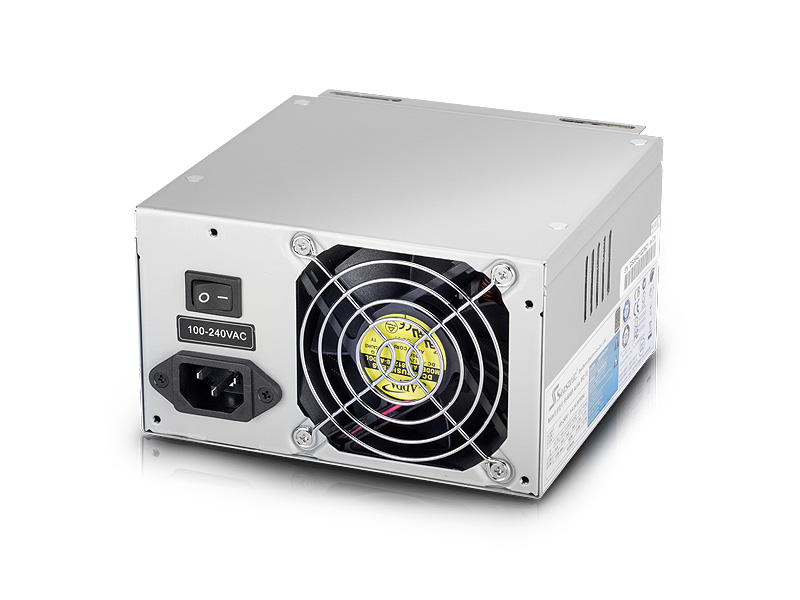

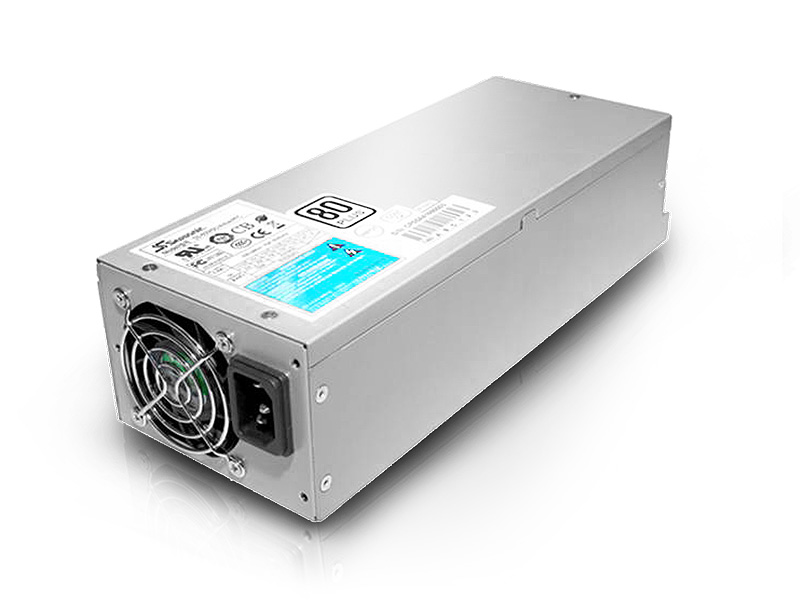

硬盘模块 84H220910-084 6盘位2.5寸热抽拔硬盘盒，附6Gb/s mini-SAS背板及80公厘风扇 电源供应器 32H1060000102 600瓦，PS/2单电源供应器，SS-600ES，P20+P4/P8/P8/P6 电源供应器 32H160007-001 600瓦，PS/2单电源供应器，FSP600-80GLC 电源供应器 32H2062000202 620瓦，1+1冗馀电源，C2W-5620V，PM Bus V1.1 电源供应器 32H2082000202 820瓦，1+1冗馀电源，C2W-5820V，PM Bus V1.1
电源供应器 32H265002-010 650瓦，1+1冗馀电源，MRM-6650P，附Chenbro支架 请选配件编号以观看图片 Support
