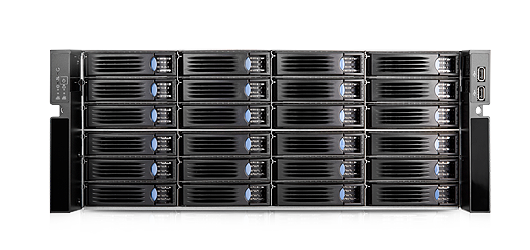

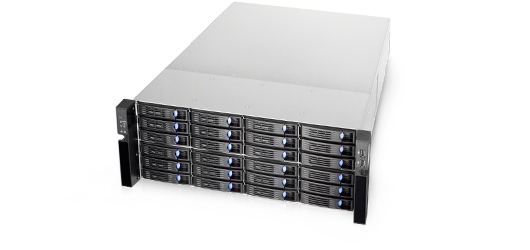

RM41071E2
4U模块化、空间节约存储服务器机箱
RM41071与2.5寸及3.5寸硬盘槽相容，具高度弹性、多元应用，且于4U高度里兼容24个或48个硬盘，6Gb/s SAS高速扩充卡确保了服务器的高速传输速率。
产品规格比较
产品特点
- 支持PS/2单电源或2+1冗余电源
- 带扩充卡与SES2智慧性机架管理的 6Gb/s mini-SAS 背板，或 12Gb/s mini-SAS 背板
- 可选配2个8公分后方排气风扇
- 机箱侧壁折边强化机箱结构
- 支持12槽3.5寸或24槽2.5寸硬盘盒
- 扩充卡支架支持全高与半高附加卡

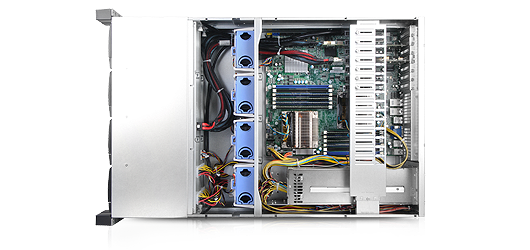

- 内置4个8公分热抽拔智能风扇
- 支持主板尺寸至12" x 13"
- 规格
- 下载
- 选配件
- 兼容列表
-
机箱高度 4U 适应主板 Extended ATX (12”x13”) 机箱尺寸(深x 宽x 高) 698 x 432 x 176 (mm), 27.5” x 17” x 6.9” 槽位 3.5" Hot-swap：24
Internal 3.5"：2
Internal 2.5"：2
电源类型 PS/2 Single or 2+1 Redundant 指示灯号 1 x Power Status
1 x HDD Activity
2 x LAN Activity
1 x Fan Failure and Overheat前板控制 Power On/Off, Alarm Mute, System Reset, 2 x USB 2.0 安全装置 Intrusion Switch 风扇 Middle: 4 x 80mm (T=38mm), PWM, Hot-swap , Rear: 2 x 80mm (Option) 扩展卡位 7 x Full Height and Full Length 热抽拔背板 3.5” 24-port 12Gbps, Mini-SAS HD, Expander (1) 净重 37.0kg 毛重 38.0kg 面板 Option 才积 8.53 装柜数量(单包) 20’: 105, 40’:215, 40’H: 258 -
分類 说明 版本号 档案大小 下载 Datasheet RM41071E2 Datasheet V1.2 1.1 MB
User Manual 6Gb/s 24端口 3.5" 扩展背板(80H10341801A0), 24槽 3.5" 热抽拔硬盘盒 V1.0 669.9 KB
User Manual 6Gb/s 24端口 2.5" mini-SAS 扩展背板 (80H10341802A0, 80H10341803A0, 80H17341801A0) V1.0 746.6 KB
-

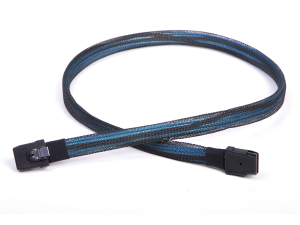

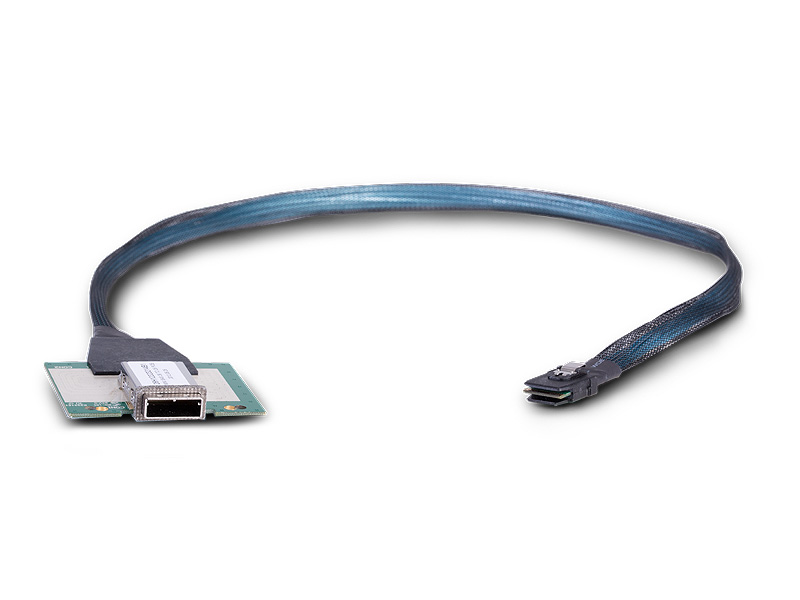

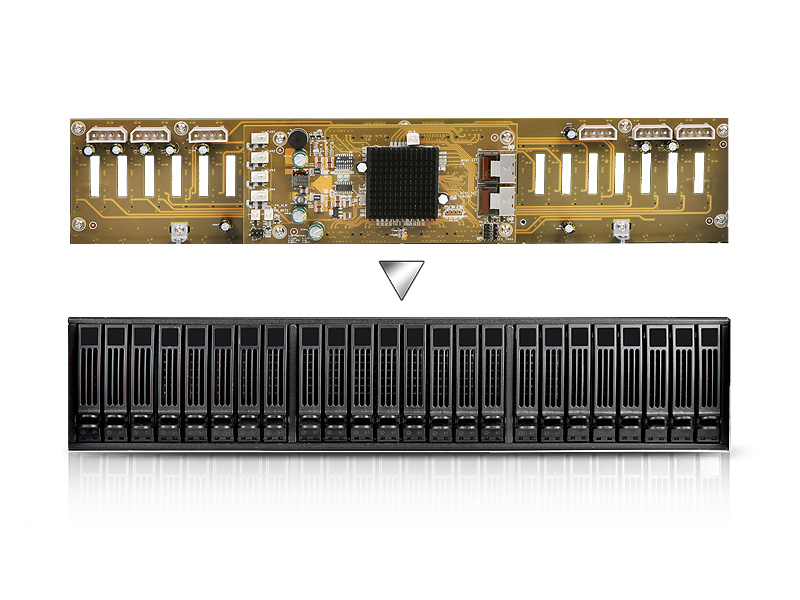

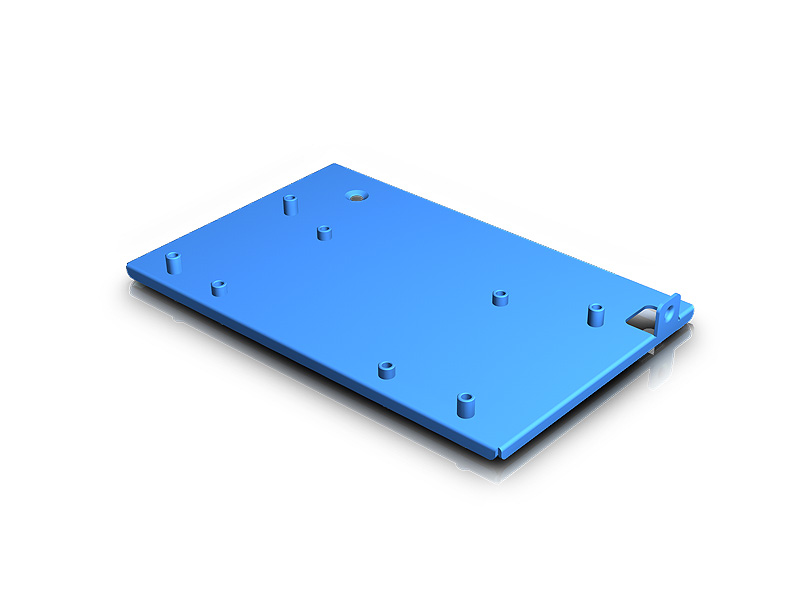

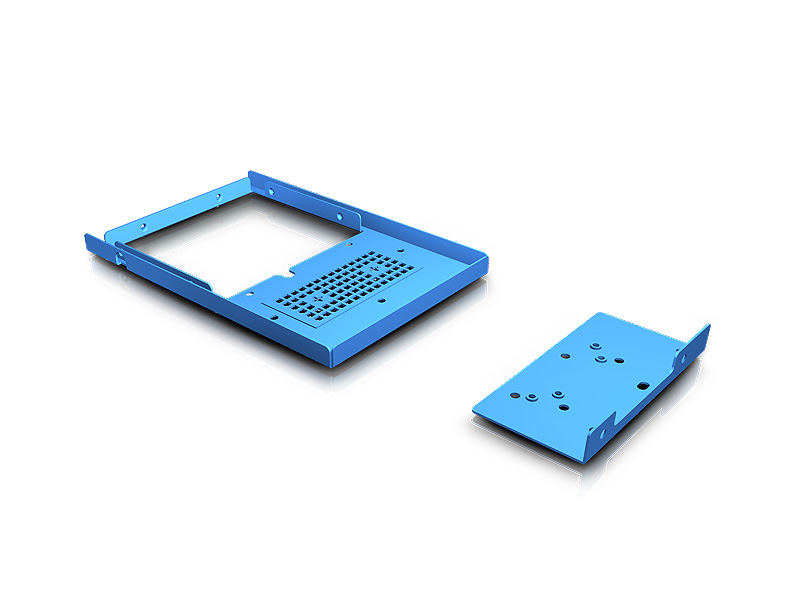

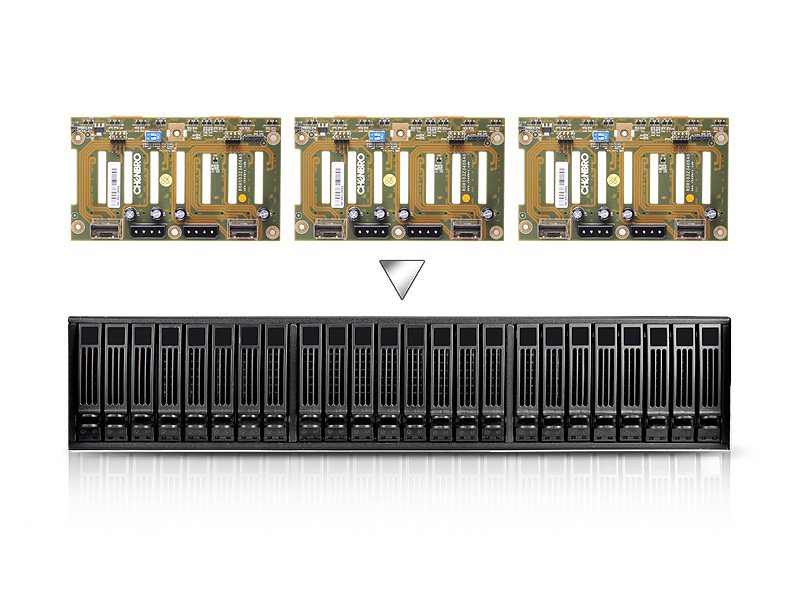

类型 型号 说明 支持机型 支架 84H341810-003 4U高度电源架，适用於G1W2-5960V3V & C2W-5820V 支架 84H341810-021 Bracket, Mounting, For Chassis Management Board 支架 84H341810-026 4U高度电源架，适用於R2IS7651A/R21S7871A/R21S7971A/R2IS7112A 排线 26H113215-030 Mini-SAS (SFF-8087) 转SFF-8087排线，600公厘 排线 26H12323214B1 內部接外部 mini-SAS排线，500公厘 排线 84H323210-030 Mini-SAS内部接外接全高卡排线 排线 84H323210-031 Mini-SAS內部接外接半高卡排线 硬盘盒 84H341810-006 24槽2.5寸硬盘盒，附6Gb/s 8端口mini-SAS背板，10盒/箱 硬盘盒 84H341810-009 24槽2.5寸硬盘盒，附6Gb/s mini-SAS扩充背板，10盒/箱

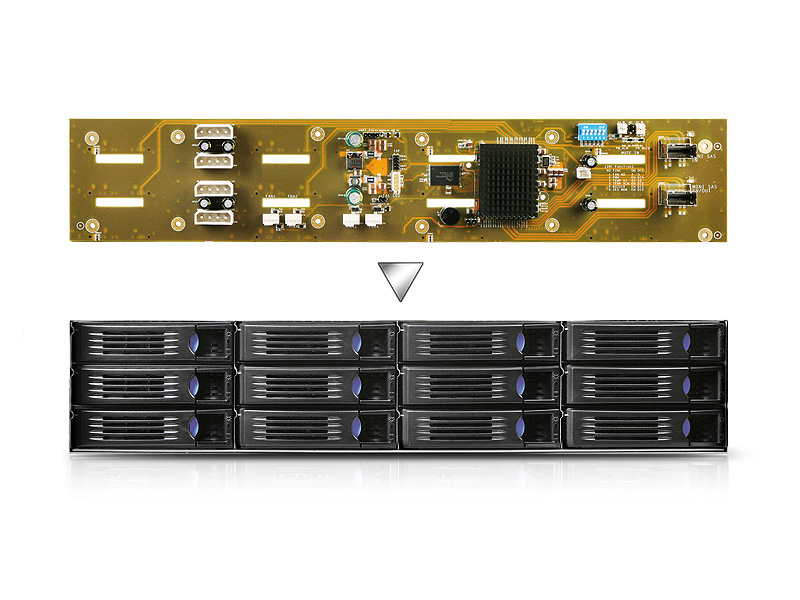

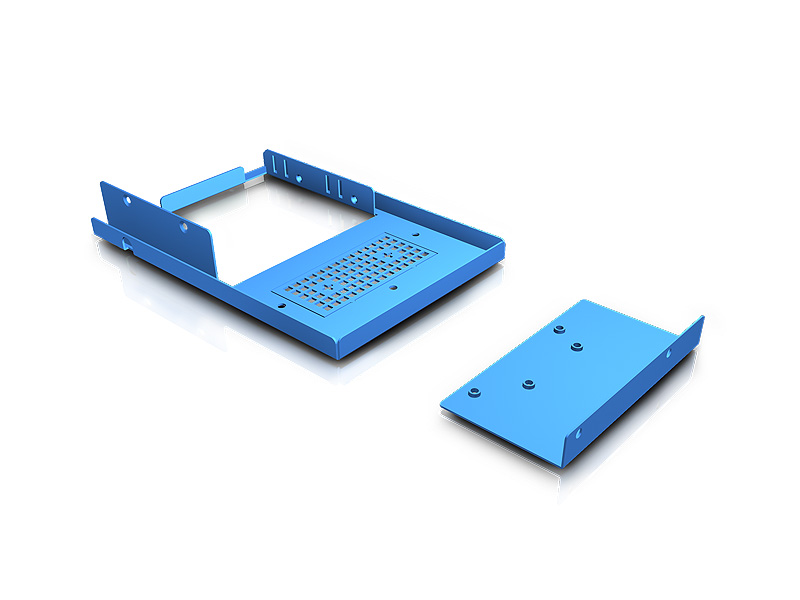

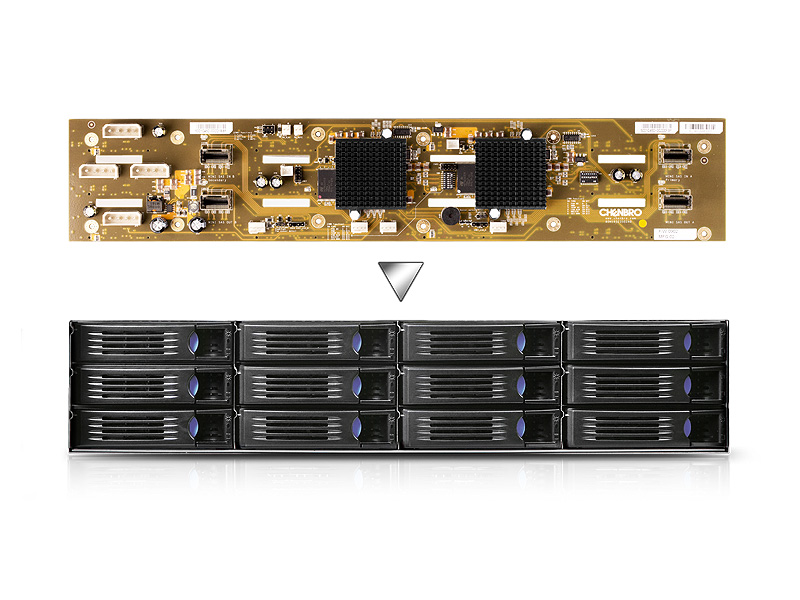

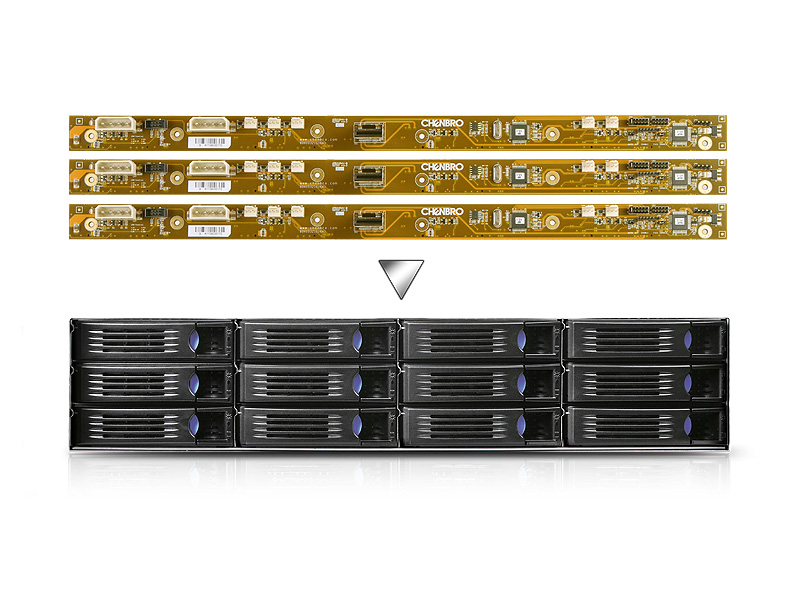

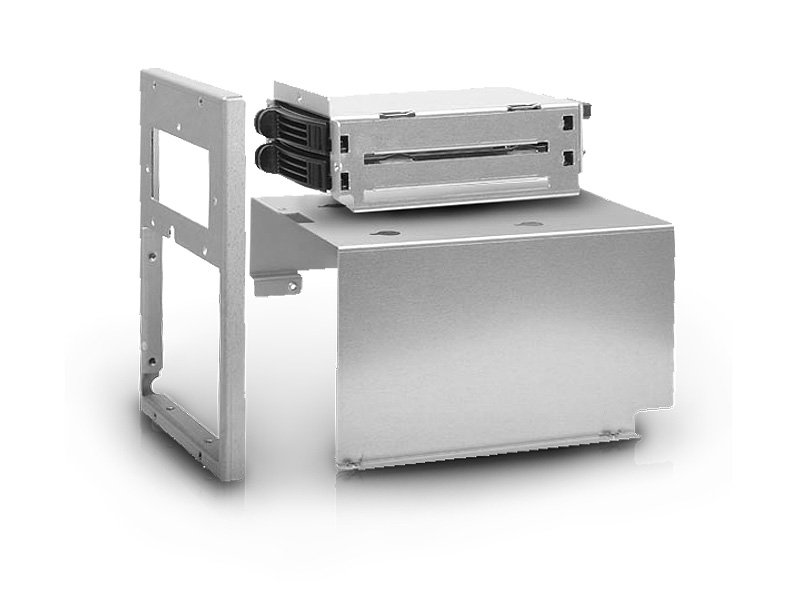

硬盘盒 84H341810-011 2槽2.5寸熱抽拔硬盘盒，附6Gbps SAS背板及2.5寸硬盘架（只適用於G1W2-5960V3V） 硬盘盒 84H341810-014 12槽3.5寸硬盘盒，附6Gb/s 4端口mini-SAS背板，10盒/箱 硬盘盒 84H341810-015 12槽3.5寸硬盘盒，附6Gb/s mini-SAS扩充背板，10盒/箱 硬盘盒 84H341810-017 24槽3.5寸硬盘盒，附双通道6Gb/s SAS扩充背板

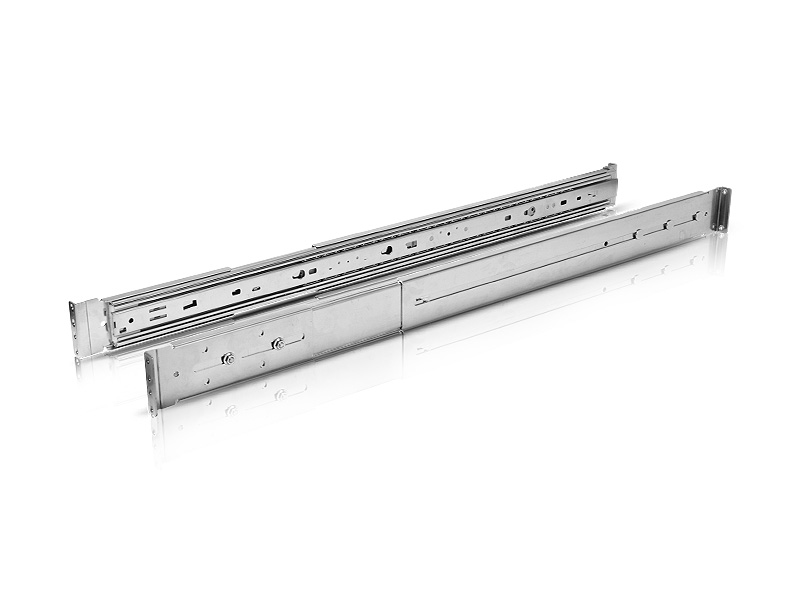

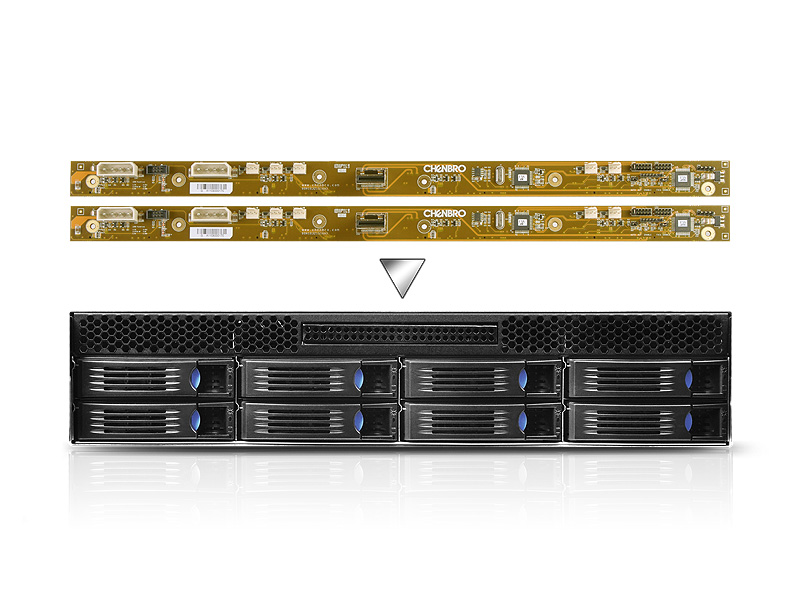

硬盘模块 84H323510-003 HDD Cage, 8-bay, w/2pcs 4-port 6Gbps mini-SAS backplane 导轨 84H341810-002 Slide Rail, 27", For RM418 only 请选配件编号以观看图片 Support
