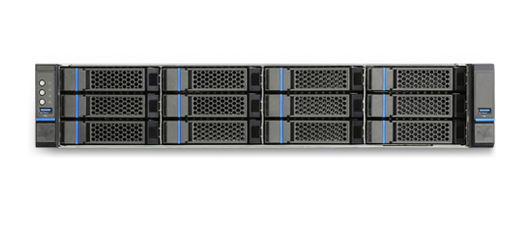

RM245 Series
2U ATX 入门级通用模块化服务器机箱
由兩种硬盘模块、兩种电源与三种热抽拔背板搭配出多种不同的组态，加上优异的防震设计，确保RM245系列的优异磁盘存取效能。
产品规格比较
清除 确认
快速查找
  • 机箱类型
  • 主板
  • RAID阵列卡
  • 电源供应器
搜寻
产品规格比较
产品特点
  • 支持主机板尺寸最大至12'' x 10.5''
  • 搭配免工具安装的2.5"" 或 3.5"" 硬碟盘
  • 模组化的硬碟盒可支持8颗3.5''或12颗3.5''硬碟，符合多种应用需求
  • 选配后置2颗2.5''热插拔硬碟盘
  • 支持多种12Gb/s 背板，提供弹性化的产品组态
  • 配置2个前置USB3.0
  • 最多可支持4颗80 mm中置风扇
  • 支持7个半高的PCI-e扩充槽位，选配3个全高的PCI-e扩展插槽位
  • 支持1 + 1冗余电源，或2U单电
  • 规格
  • 下载
  • 选配件
  • 兼容列表
  • Form Factor 2U
    适应主板 ATX (12" x 9.6")
    机箱尺寸(深x 宽x 高) 557.2 x 438 x 87 (mm)
    21.94" x 17.24" x 3.42"

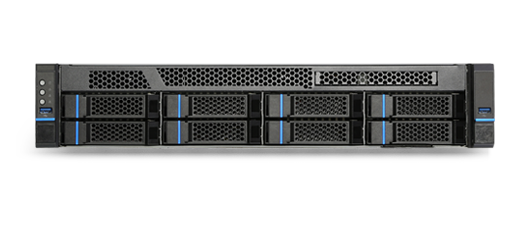

    槽位 RM24508 (3.5" Hot-swap)：8
    RM24508 (Slim ODD)：1
    RM24508 (Internal 2.5")：2

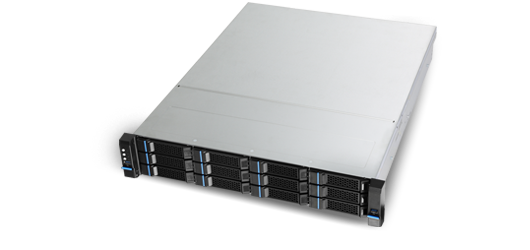

    RM24512 (3.5" Hot-swap)：12
    Optional 2.5" (Hot-swap) for OS：2

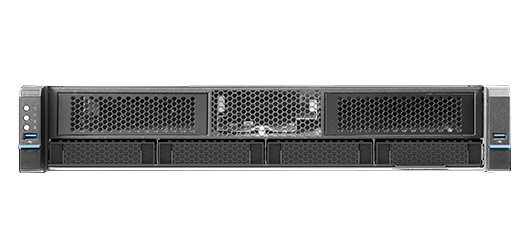

    RM24500 (5.25" Open-bay)：2
    RM24504 (5.25" Open-bay)：2
    RM24504 (3.5" Hot-swap)：4

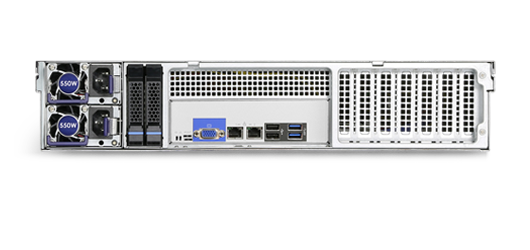

    电源类型 1+1 CRPS (80+ Platinum) or 2U Single (80+ Gold)
    指示灯号 1 x Power Status, 2 x LAN Activity, 1 x UID,1 x HDD Status, 1 x System status
    前板控制 Power On/Off, System Reset, UID, 2 x USB3.0
    安全装置 Intrusion switch (Option)
    风扇 Middle: 3 x 80 mm (Up to 4), PWM (Hot-swap & Non Hot-swap)
    扩展卡位 7 x Low Profile or 3 x Full Height
    热抽拔背板 12Gb/s Mini-SAS HD w/ or w/o Expander
    净重 9.5 kg
    毛重 12.0 kg
    面板 Option
    才积 2.89
    装柜数量(单包) 20': 260, 40': 560, 40'H: 616
  • 分類 说明 版本号 档案大小 下载
    Datasheet RM245 Series Datasheet V1.0 1.7 MB
    User Manual RM245 User Manual V1.2 3.3 MB
  • 类型 型号 说明 支持机型
    Bezel

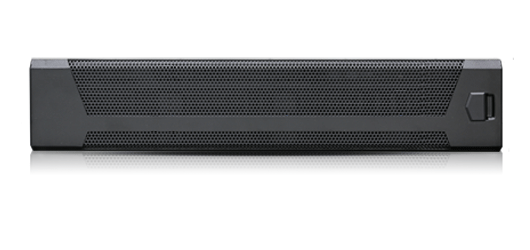

    384-23705-3106A0    		 Front Bezel, 2U, Metal, 18Pcs/CTN

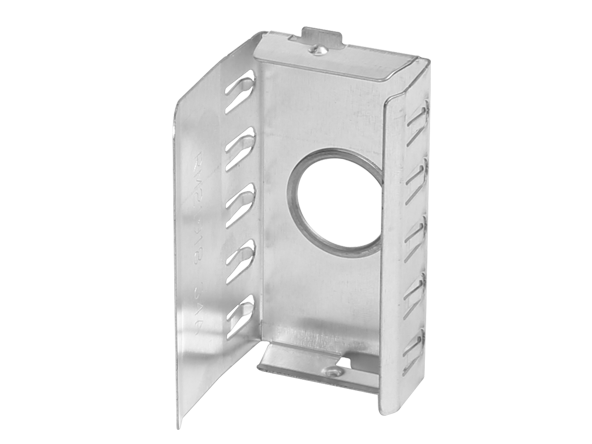

    Bracket
    55H073219A004    		 Dummy Cover, for CRPS Module Opening
    Cable

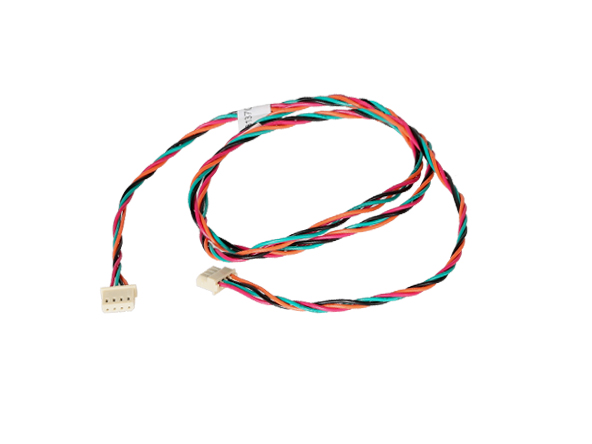

    26H11313705A0    		 I2C, 4-pin to 4-pin, 800mm, M/B to LED Board
    Cable

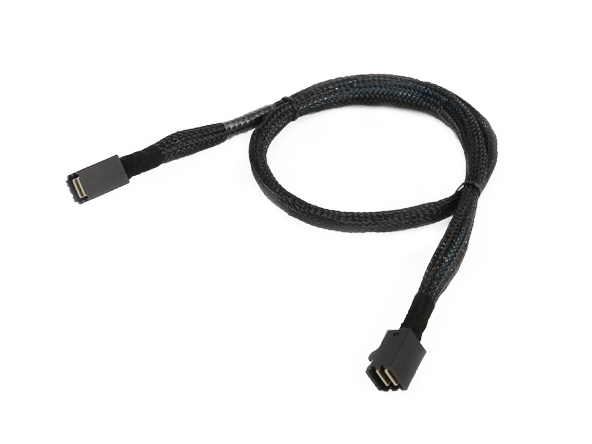

    26H12314607A0    		 Cable, Mini SAS HD, HDD Backplane to Motherboard/HBA Card, 550 mm
    HDD Cage

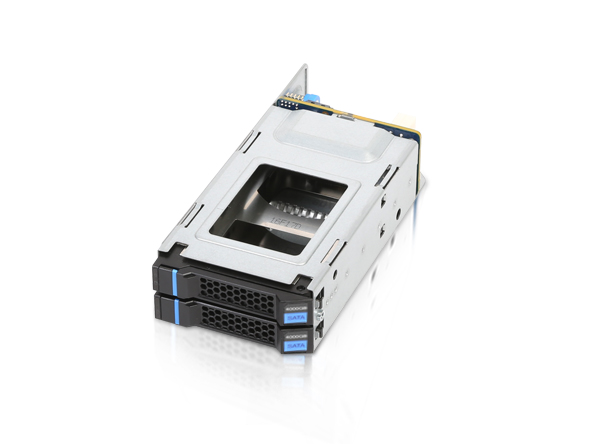

    384-23701-3116A0    		 2-bay 2.5" HDD Cage, with 2-port 12Gb/s SAS/SATA Backplane (Redundant PSU Version Only)
    Holder

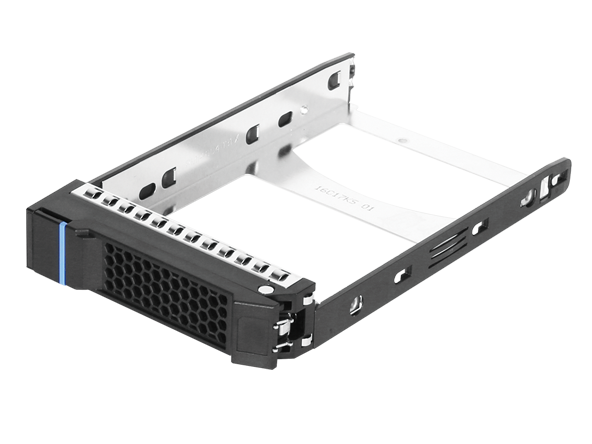

    84H314610-004    		 3.5" HDD Tray, Tool-less, 50 pcs/CTN
    Power Supply

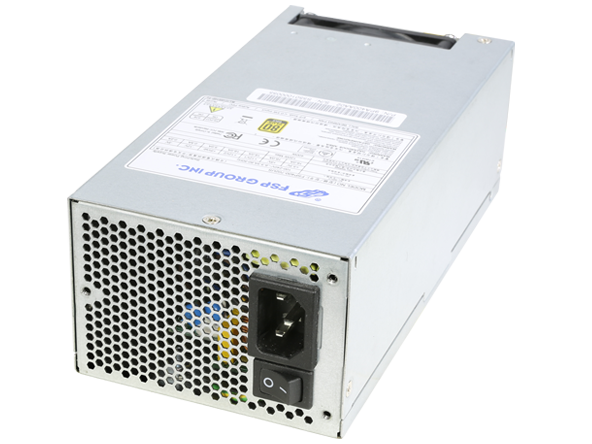

    132-10400-0504A0    		 400W, 2U Single, 80+ Gold
    Power Supply
    132-20550-0502A1    		 PSU, CRPS, 550W, Hot-swap, with PDB, FSP, 1+1(132-20550-0502A1)
    Rear Window

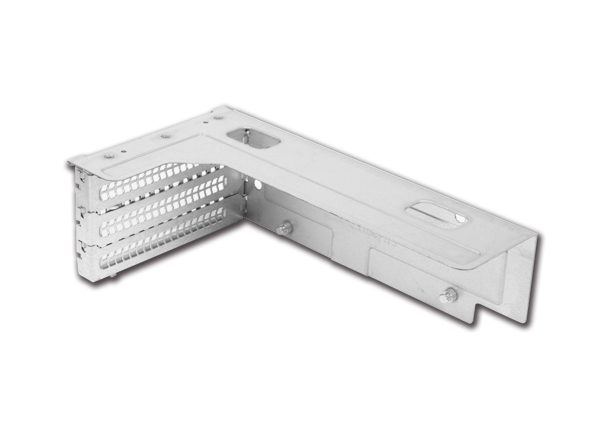

    384-23712-3101A0    		 (PCI-e) Retention Bracket, 2U, 3-slot, Full Height
    Rear Window

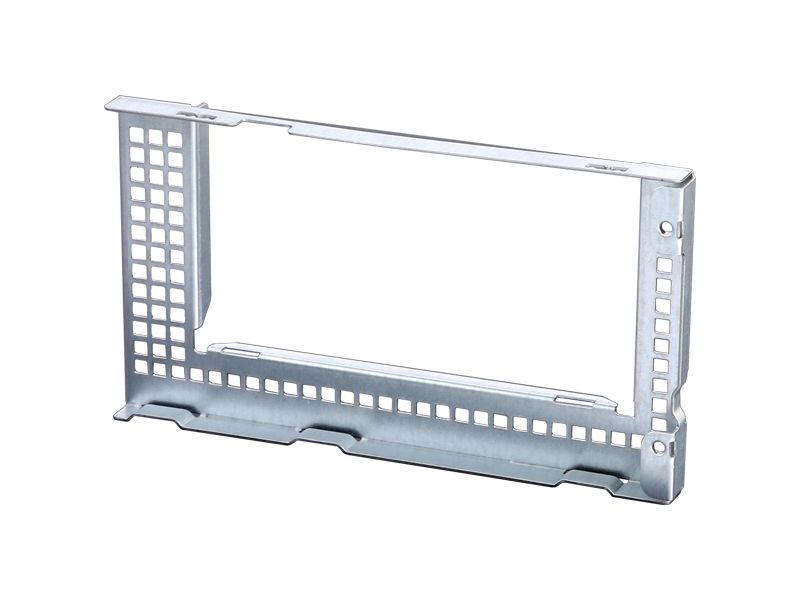

    384-23808-3100A0    		 Rear Window, 2U, for 3-slot Full Height (PCI-e) Retention Bracket
    Riser Card

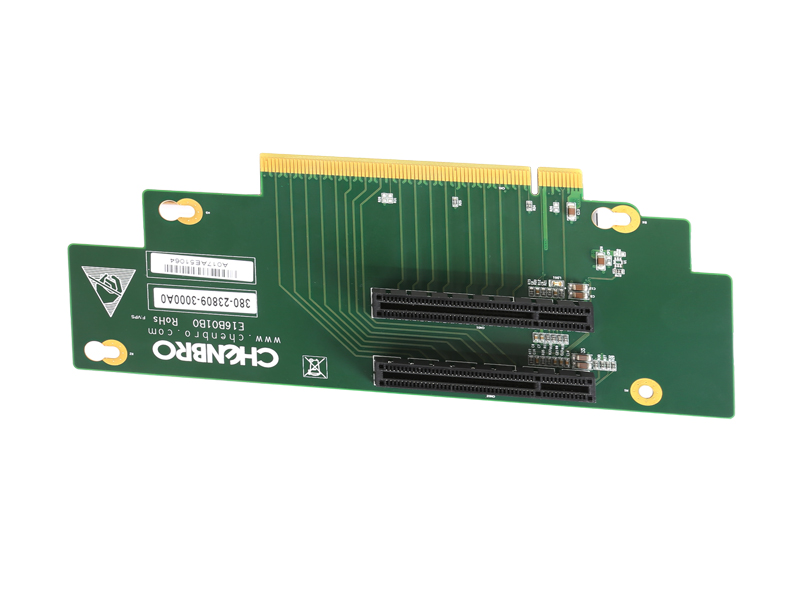

    384-23812-3101A0    		 Riser Card, PCBA, 2 x PCI-ex8
    Slide Rail
    384-14303-3100A0    		 AS'Y COMPONENT,RM14300,SIMPLE RAIL LONG,W/SCREW PACKING+BOX,1SET/BOX

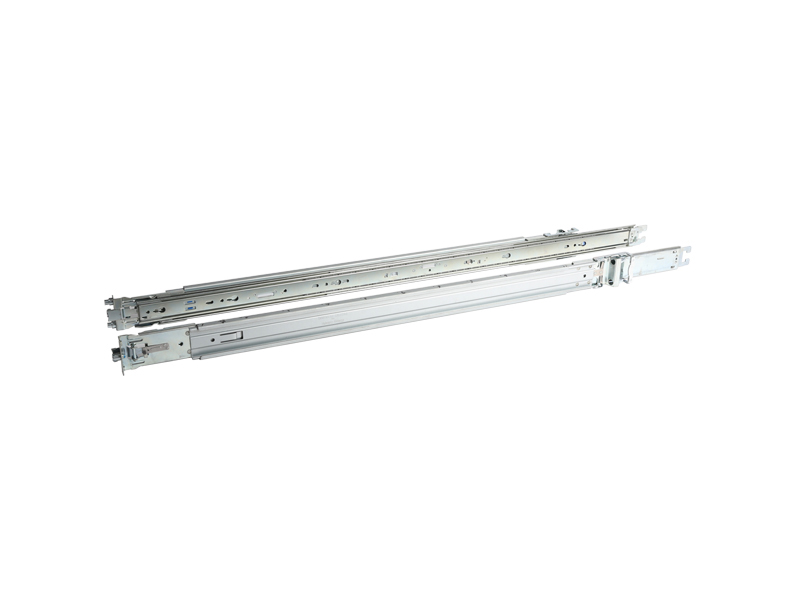

    Slide Rail
    384-23803-3300A0    		 32.8“, P2P:26.3" to 36.9", Traveling Distance 30.7", Loading Weight 30.8 Kg, Tool-less
    Slide Rail
    84H314610-003    		 599 mm, Tool-less, Single Packing
    Upgrade Kits
    384-23701-3116A0    		 2.5" 2-bay Cage, with 2-port 12Gb/s SATA/SAS Backplane (Redundant PSU Version Only)
