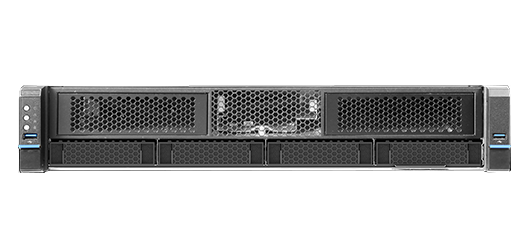

RM245 Series
2U ATX 入門通用模組化伺服器機箱
由兩種硬碟模組、兩種電源與三種熱插拔背板搭配出七種不同的組態,加上優異的防震設計,確保RM235系列的優異磁碟存取效能。
比較
快速搜尋
  • 依據機殼形式
  • 依據主機板
  • 依據磁碟陣列卡
  • 依據電源供應器
比較
特點與利益
  • 支援主機板尺寸最大至12”x 10.5"
  • 搭配免工具安裝的2.5" 或 3.5" 硬碟盤
  • 模組化的硬碟盒可支援8顆3.5'''或12顆3.5''硬碟,符合多種應用需求
  • 選配後置2顆2.5''熱插拔硬碟盤
  • 支援多種12Gb/s 背板,提供彈性化的產品組態
  • 配置2個前置USB3.0
  • 最多可支援4顆80 mm中置風扇
  • 支援7個半高的PCI-e擴充槽位,選配3個全高的PCI-e擴展插槽位
  • 支援1 + 1冗餘電源,或2U單電
  • 規格
  • 下載
  • 選配件
  • 相容列表
  • 訂購訊息
  • 主機板尺寸 ATX (12" x 9.6")
    外觀尺寸 (深x 寬 x 高) 557.6 x 438.0 x 87.0 (mm)
    21.95" x 17.24" x 3.43"

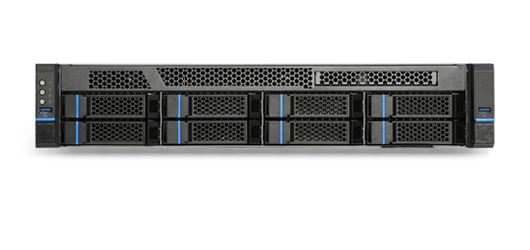

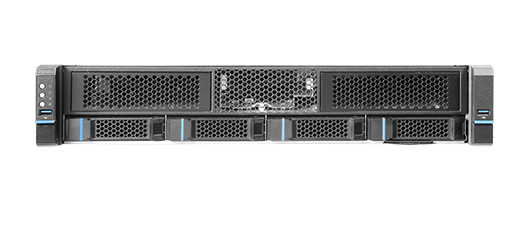

    儲存媒體插槽 RM24508 (3.5" Hot-swap):8
    RM24508 (Slim ODD):1
    RM24508 (Internal 2.5"):2

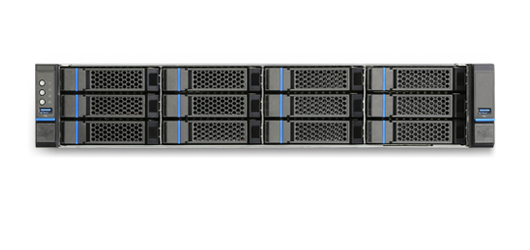

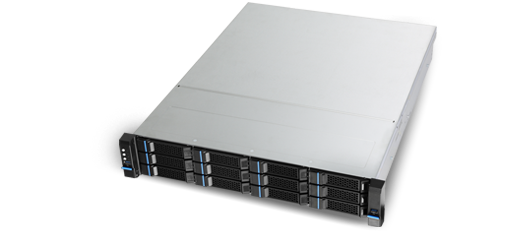

    RM24512 (3.5" Hot-swap):12
    Optional 2.5" (Hot-swap) for OS:2
    電源供應器 2U Single or 1+1 CRPS
    前置指示燈 1 x Power Status
    2 x LAN Activity
    1 x HDD Status
    1 x UID
    1 x System Alarm
    前置控制 1 x Power On/Off
    1 x System Reset
    1 x UID
    2 x USB3.0
    系統安全裝置 Intrusion switch (Option)
    擴充槽 3 x Full Height or 7 x Low Profile
    硬碟熱插拔背板 RM24508: 3.5" 8-port 12Gbps, Mini-SAS HD
    RM24512: 3.5" 12-port 12Gbps, Mini-SAS HD, Passive or Active
    淨重 9.5 kg/20.93 lb
    毛重 12.0 kg/26.43 lb
    面板 Option
    材積 2.89
    裝櫃數量(單包) 20': 260, 40': 560, 40'H: 616
  • 類別 規格敘述 版本 大小 下載
    技術規格 RM245 Series Datasheet V1.0 1.7 MB
    使用手冊 RM245 User Manual V1.0 V.1.0 6.4 MB
  • 產品類別 料號 規格敘述 支援

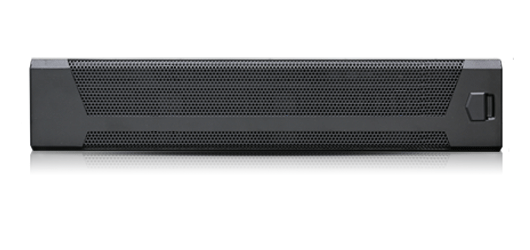

    Bezel
    384-23705-3106A0
    Front Bezel, 2U, Metal, 18Pcs/CTN
    Cable
    26H11313705A0

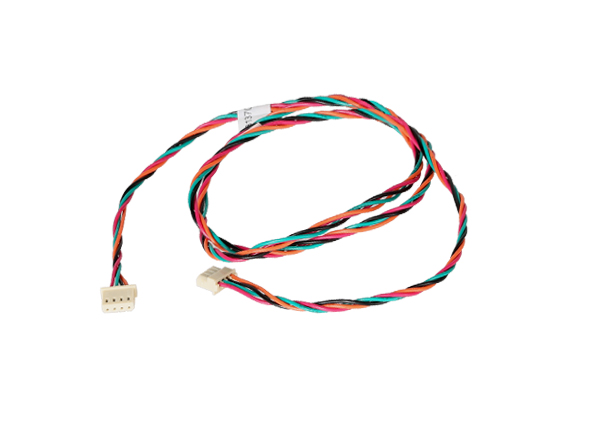

    I2C, 4-pin to 4-pin, 800mm, M/B to LED Board
    Cable
    26H12314607A0

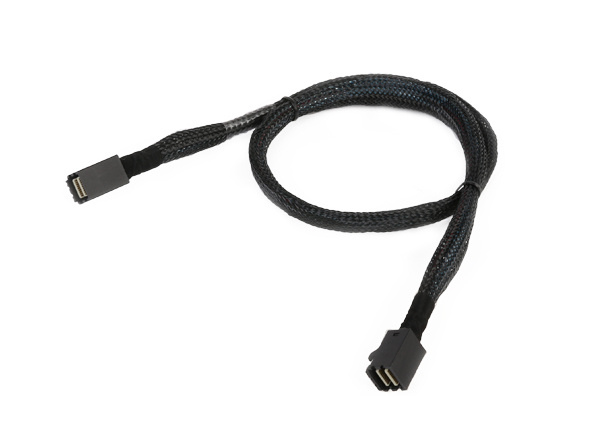

    Cable, Mini SAS HD, HDD Backplane to Motherboard/HBA Card, 550 mm
    HDD Cage
    384-23701-3116A0

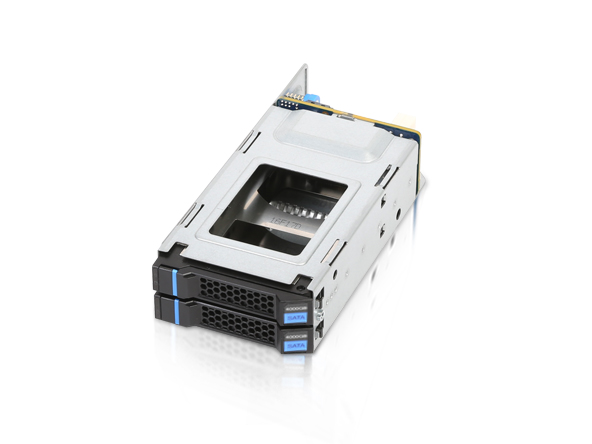

    2-bay 2.5" HDD Cage, with 2-port 12Gb/s SAS/SATA Backplane (Redundant PSU Version Only)
    Holder
    84H314610-004

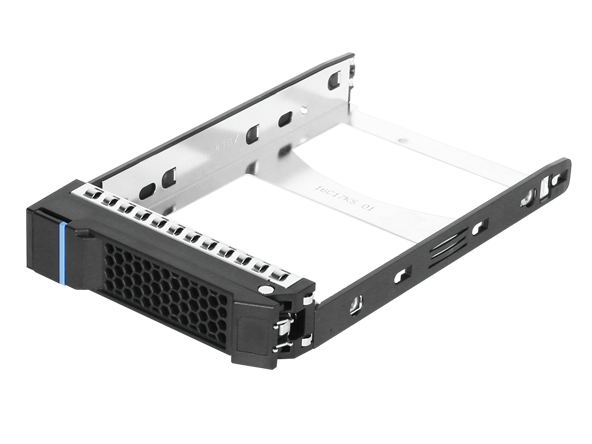

    3.5" HDD Tray, Tool-less, 50 pcs/CTN
    Power Supply
    132-10400-0504A0
    400W, 2U Single, 80+ Gold
    Power Supply
    132-20550-0502A1
    PSU, CRPS, 550W, Hot-swap, with PDB, FSP, 1+1(132-20550-0502A1)
    Rear Window
    384-23712-3102A0

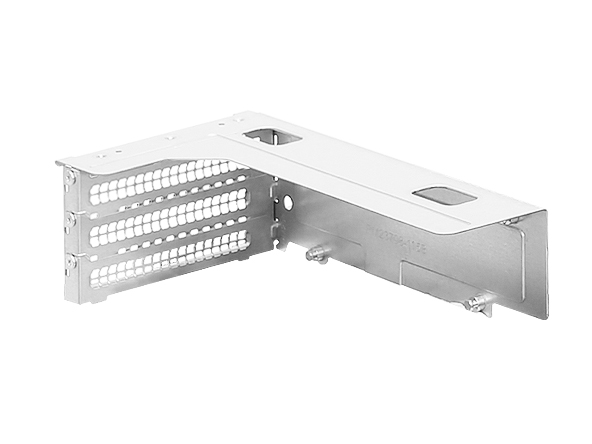

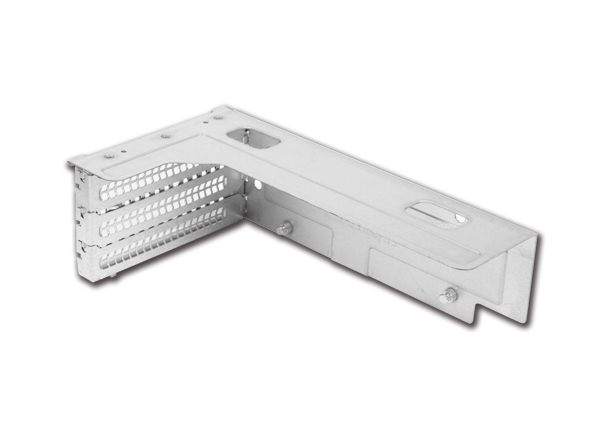

    (PCI-e) Retention Bracket, 2U, 3-slot, Full Height
    Rear Window

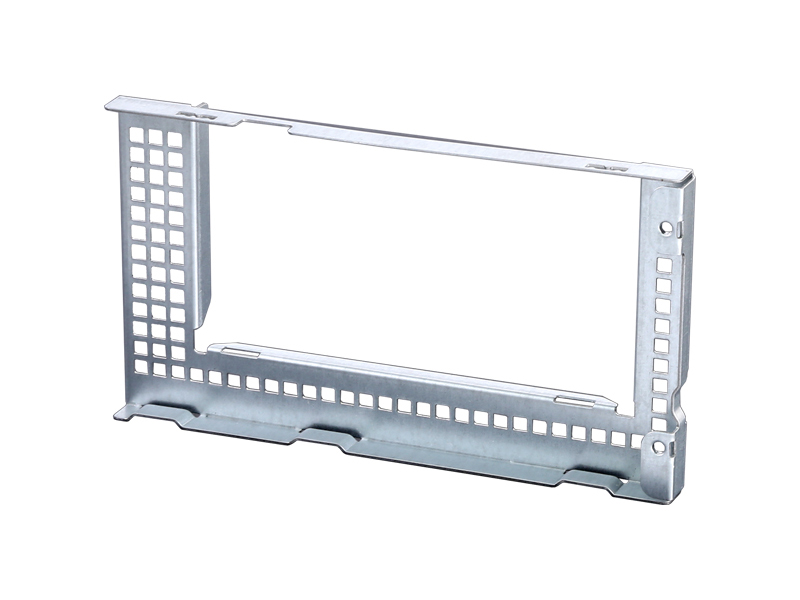

    384-23808-3100A0
    Rear Window, 2U, for 3-slot Full Height (PCI-e) Retention Bracket
    Riser Card
    384-23812-3101A0

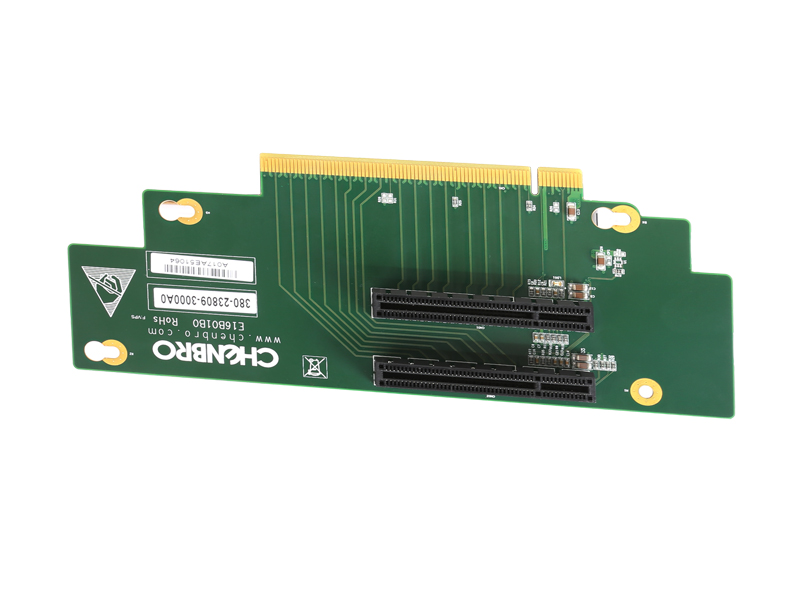

    Riser Card, PCBA, 2 x PCI-ex8
    Slide Rail
    384-14303-3100A0
    AS'Y COMPONENT,RM14300,SIMPLE RAIL LONG,W/SCREW PACKING+BOX,1SET/BOX

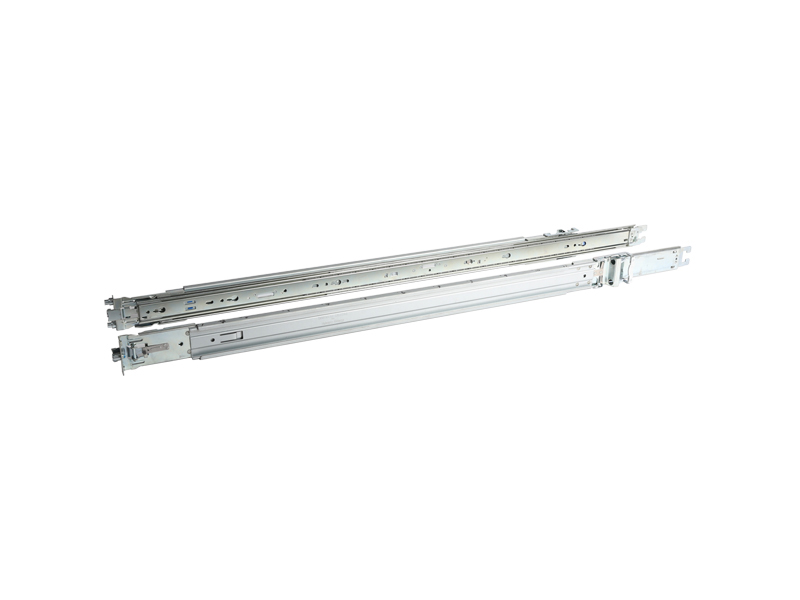

    Slide Rail
    384-23803-3300A0
    32.8“, P2P:26.3" to 36.9", Traveling Distance 30.7", Loading Weight 30.8 Kg, Tool-less
    Click Part. No# to view item picture
  • 訂購碼 主機板尺寸 熱插拔背板 風扇 電源供應器
    RM24508M3-L 12" x 9.6" 8-port 12Gb/s SAS/SATA 2 x 8038 2U Single (Option)
    RM24508M3-R550L 12" x 9.6" 8-port 12Gb/s SAS/SATA 3 x 8038 (Hot-swap) 1 + 1 CRPS
    RM24512E3-R550L 12" x 9.6" 12-port 12Gb/s Mini-SAS HD with Expander 3 x 8038 (Hot-swap) 1 + 1 CRPS
    RM24512E3-RL 12" x 9.6" 12-port 12Gb/s Mini-SAS HD with Expander 2 x 8038 2U Single (Option)
    RM24512M3-L 12" x 9.6" 12-port 12Gb/s Mini-SAS HD 2 x 8038 2U Single (Option)
    RM24512M3-R550L 12" x 9.6" 12-port 12Gb/s Mini-SAS HD 3 x 8038 (Hot-swap) 1 + 1 CRPS
